La protección de personas y equipos, según Hager Sistemas

Los Interruptores Diferenciales (ID) son dispositivos electromagnéticos destinados a proteger a las personas contra accidentes provocados por contactos indirectos, así como a ofrecer una protección complementaria contra los contactos directos en las instalaciones eléctricas de corriente alterna. Además de proteger los bienes en locales con riesgo de incendio.



Estos dispositivos también conocidos en el mercado como:

  • RCD: Residual current device
  • RCCB: Residual current circuit breaker
  • DDR: Dispositivo diferencial residual.

Son equipos de vital importancia en todas las instalaciones eléctricas que actúan de forma conjunta con la instalación de puesta a tierra de todas las masas metálicas de los aparatos eléctricos en una instalación.

Este tándem, ID más una buena instalación de puesta a tierra, permitirá que el interruptor diferencial abra el circuito cuando se presente una derivación de corriente, protegiendo así a la persona de una electrocución o protegiendo a los bienes de un posible incendio en caso de un defecto de aislamiento.



La protección de personas y equipos, según Hager Sistemas

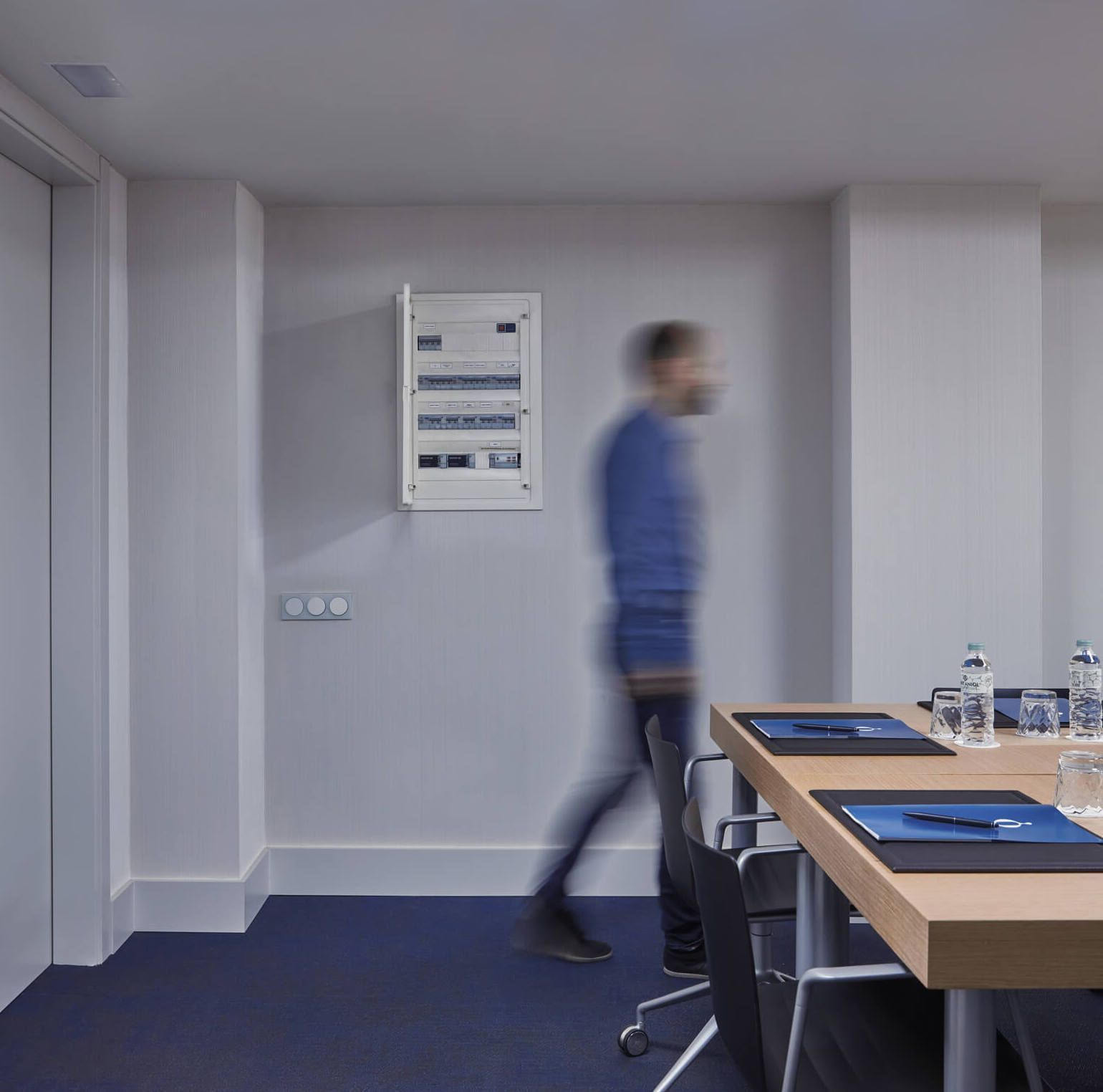

Un usuario pasa cerca del cuadro eléctrico de una oficina



Ni que decir tiene, que estos dispositivos deben estar siempre en condiciones optimas de funcionamiento, para comprobar su estado poseen un botón de test que debe pulsarse periódicamente para comprobar su correcto funcionamiento.

Si un ID dispara repetidamente en una instalación debe comprobarse la instalación por un profesional, identificar el problema y darle solución. Pero jamás anular el diferencial, puentearlo u otras barbaridades que ponen en peligro la vida de las personas.

Dependen de su funcionamiento ante el tipo de derivaciones que se puedan presentar en cada instalación. Hoy en día el espectro de los tipos de DDR cubre desde detección de fugas de corriente alterna puras hasta aplicaciones de alta frecuencia y con componentes de corriente continua con un nivel de protección creciente. La norma internacional IEC 60755 define los siguientes cuatro tipos de diferenciales para aplicaciones en corriente alterna. (Además de ellos encontramos en el mercado variantes como los tipo AHI, selectivos o variantes del tipo B).

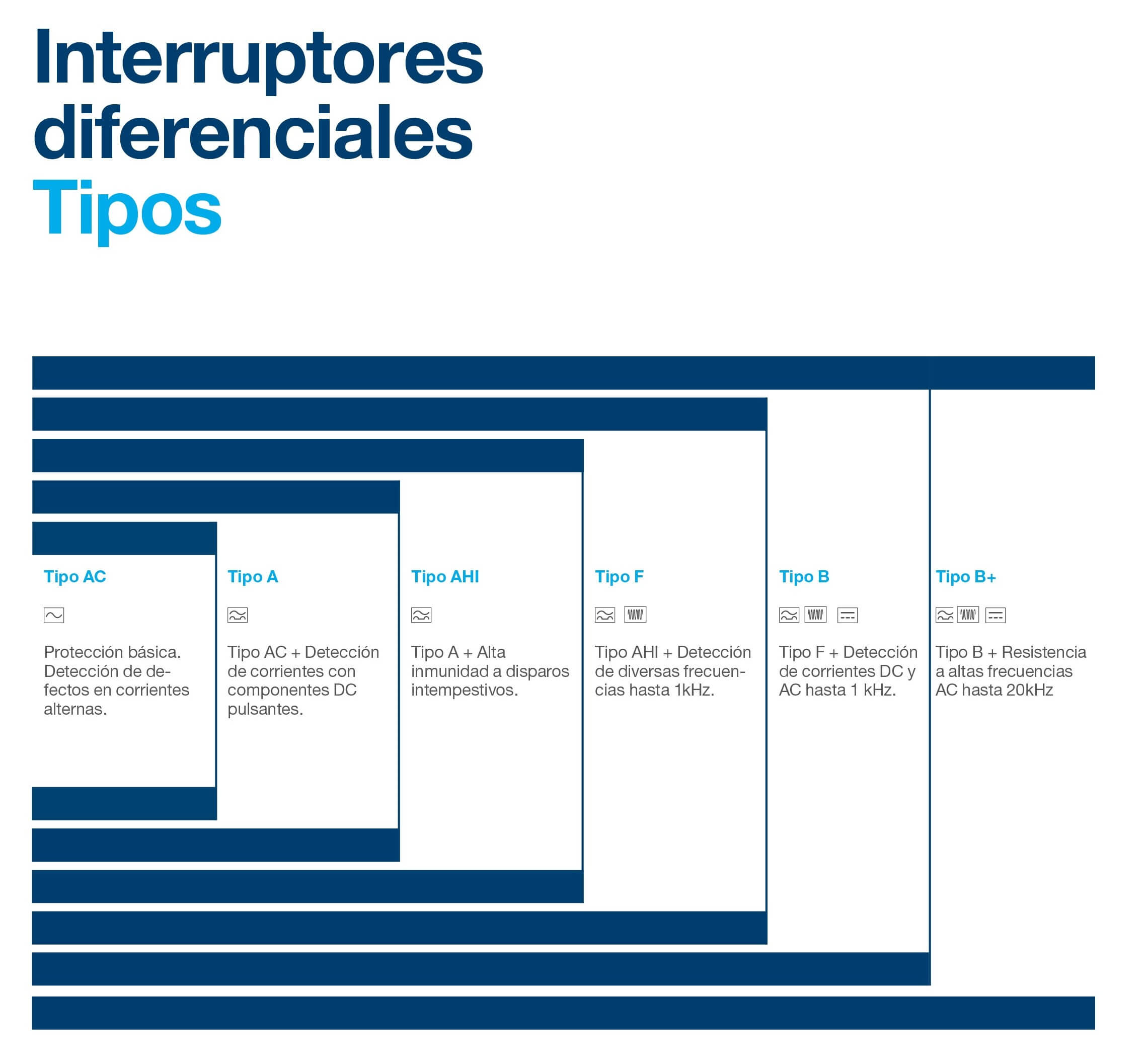

Tipos de interruptores diferenciales

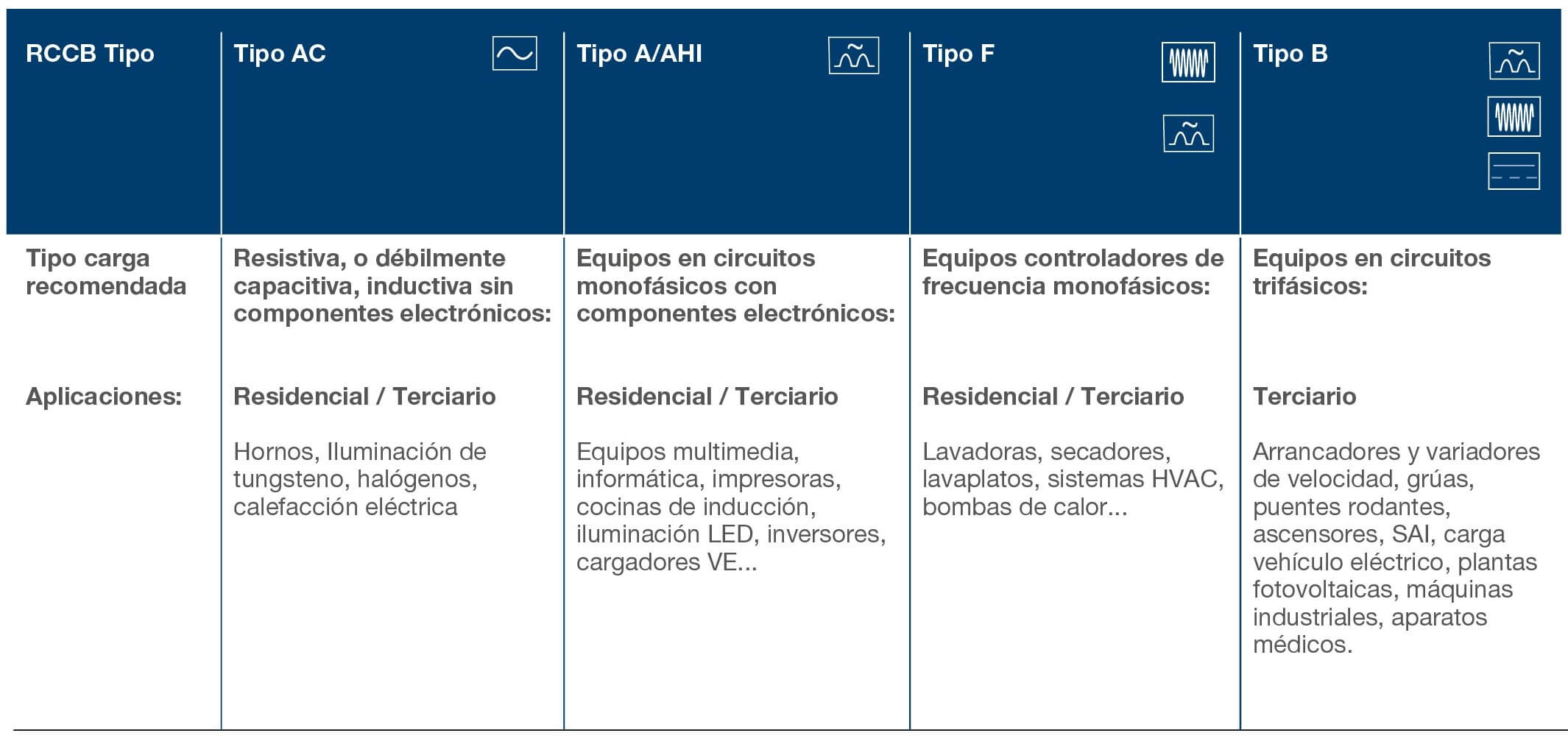

Tabla con los tipos de interruptores diferenciales

Tipo AC. Disparan ante corrientes diferenciales alternas sinusoidales, ya se den bruscamente o bien aumenten progresivamente. Son los más comunes en nuestro mercado, pero no siempre os adecuados.

Aplicación: Para circuitos con cargas puramente resistivas o débilmente inductivas. Iluminación halógena, calefacción eléctrica. Resistencia a disparos intempestivos (onda 8/20µs): 0,25kA

Norma: UNE-EN 61008-1

Tipo A. Disparan ante corrientes diferenciales alternas sinusoidales o continuas pulsantes, ya se den bruscamente o bien aumenten progresivamente. El disparo está asegurado con corrientes diferenciales continuas pulsantes a las que se superpone una corriente continua alisada de hasta 0,006A. Son los diferenciales estándar para el mercado Alemán.

Aplicación: Para circuitos con cargas electrónicas, informática, iluminación LED, carga de VE con corriente continua alisada menor de 6mA

Resistencia a disparos intempestivos (onda 8/20µs): 0,25kA

Norma: UNE-EN 61008-1

RCCB de Tipo AHI: Tipo A y además tiene inmunidad reforzada contra disparos intempestivos debidas a descargas atmosféricas o conmutaciones de cargas.

Aplicación: Para circuitos con cargas electrónicas, informática, iluminación LED, carga de VE con corriente continua alisada menor de 6mA .

Resistencia a disparos intempestivos (onda 8/20µs): 3kA

Norma: UNE-EN 61008-1

La protección de personas y equipos, según Hager Sistemas



Tipo B. Aseguran el disparo ante las mismas situaciones que el tipo F y además:

Para corrientes diferenciales alternas sinusoidales hasta 1000Hz.

– Para corrientes diferenciales alternas superpuestas sobre na corriente continua alisada.

– Para corrientes diferenciales continuas pulsantes superpuestas sobre una corriente continua alisada de hasta 0,006A.

– Para corrientes diferenciales continuas alisadas ya se den bruscamente o bien aumenten progresivamente, independientemente de la polaridad.

Aplicación: Para circuitos de ascensores, SAIs, maquinas textiles, maquinas industriales, inversores, carga de VE con corriente continua alisada menor de 6mA, etc…

Sin protección contra incendio.

Resistencia a disparos intempestivos (onda 8/20µs): 3kA

Norma: UNE-EN 61008-1 y UNE-EN 62423.

Tipo F. Garantizan el disparo en las mismas situaciones que el tipoAHI y además:

– Para corrientes diferenciales compuestas (con componentes de varias frecuencias 10Hz < 1kHz), ya sean bruscas o de aumento progresivo, para circuitos con convertidores electrónicos alimentados entre fase y neutro o entre fase y conductor medio puesto a tierra.

– Para corrientes diferenciales continuas pulsantes superpuestas sobre una corriente continua alisada de hasta 0,010A.

Aplicación: Para circuitos con cargas electrónicas, informática, iluminación LED, Carga de VE y además para circuitos donde exista un convertidor de frecuencia para controlar motores de corriente alterna, como lavadoras, secadoras, lavaplatos, sistemas de aire acondicionado y calefacción.

Resistencia a disparos intempestivos (onda 8/20µs): 5kA

Norma: UNE-EN 61008-1 y UNE-EN 62423

Elegir el tipo correcto según la aplicación

Los diferenciales tipo A son convenientes con cargas en el circuito de tipo electrónico, como pueden ser ordenadores, TV, iluminación fluorescente, LED, vehículo eléctrico, autoconsumo, etc. Los diferenciales tipo A son capaces de detectar fugas en corriente alterna con componentes de corrientes continua pulsantes (que es el tipo de fuga que provocan ordenadores, drivers, etc.) Si estas corrientes llegan a ser peligrosas el diferencial tipo A dispara.

Además los tipo AHI incluyen inmunidad ante disparos intempestivos. Los interruptores diferenciales tipo F están indicados para las cargas de un tipo AHI y además lavadoras, lavaplatos, secadoras, inverters. A día de hoy, utilizar el tipo AC para todo tipo de circuitos no sería lo más adecuado, ya que quedan pocas cargas que sean puramente resistivas en nuestra vida cotidiana.

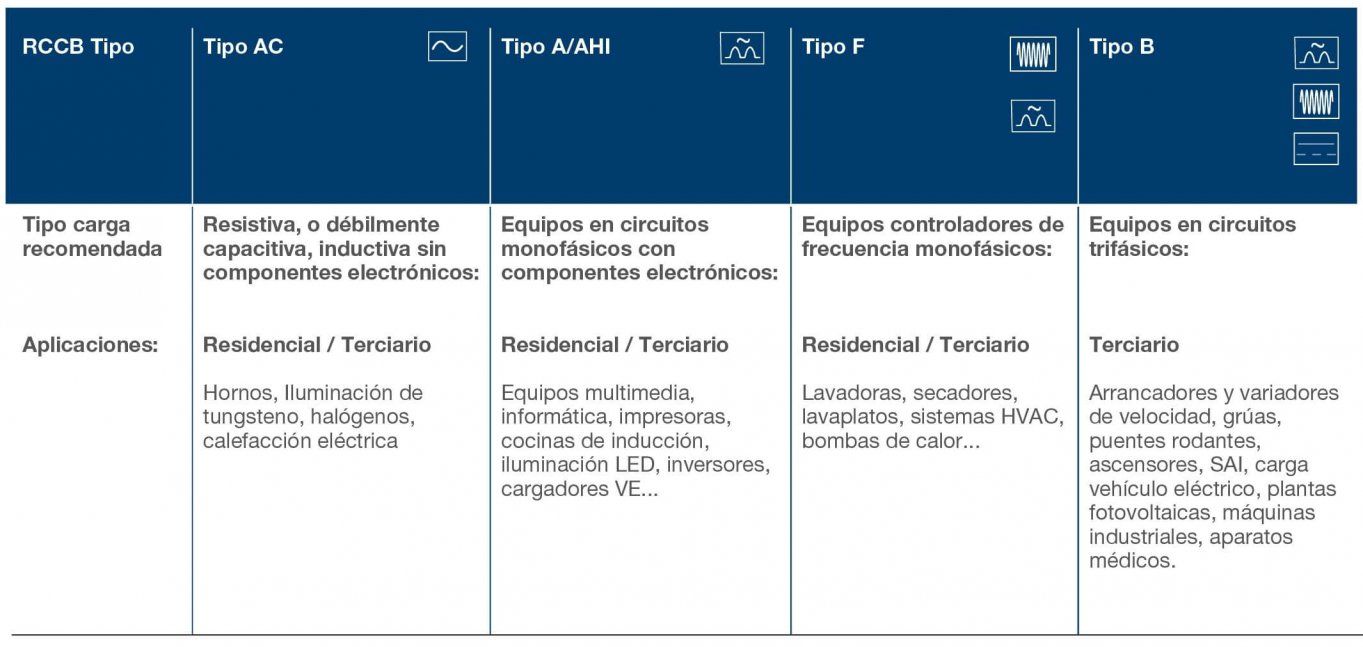

Cómo elegir el interruptor diferencial correcto
Cómo elegir el interruptor diferencial correcto

Protección segura

La gama de interruptores automáticos diferenciales (combinados) de Hager reúne todas las características: neutro protegido, indicador verde de posición, indicador de defecto… y una tecnología de vanguardia para asegurar una óptima protección en sus instalaciones. Una gama completa para terciario de Tipo AC, A, A HI superinmunizados. Gracias a su doble desmontabilidad su manejo es muy fácil y cómodo.
