Serie 6M: la nueva gama de analizadores de redes de Finder

Los analizadores de redes son dispositivos fundamentales para el estudio y el análisis de la calidad de las redes y sistemas eléctricos, se encuentran en una amplia variedad de aplicaciones y se han convertido en una herramienta muy importante para garantizar que los sistemas sean eficientes y minimizar su impacto medioambiental. En concreto, miden y analizan parámetros como la corriente, la potencia, la energía y el factor de potencia. Estos datos acerca del comportamiento de la energía son muy valiosos ya que permiten optimizar el rendimiento y eficiencia de un sistema.

Finder acaba de presentar su nueva Serie 6M, útil para monitorizar consumos y medir potencias, incluso permitiendo controlar la calidad del suministro de la red eléctrica. La nueva gama incluye un Bridge Modbus TCP/IP y tres modelos de analizadores de red monofásicos.

Situaciones como los cortes de suministro eléctrico, los cambios repentinos en la red eléctrica o las variaciones de energía pueden interferir en la actividad normal de los cuadros de control y la maquinaria. Los analizadores de red de la Serie 6M se enmarcan en la categoría de dispositivos de análisis de datos capaces de monitorizar el consumo y medir la calidad del suministro de la red eléctrica para una mayor eficiencia energética y optimización del rendimiento del sistema.

Diseñados para su uso en cuadros de mando o distribución civiles e industriales, cuadros de control, cuadros de control de energía eléctrica, robots industriales o inversores, también puede ser particularmente útiles en estaciones de recarga y aplicaciones fotovoltaicas. La gama actualmente consta de una pasarela Modbus TCP/IP (Tipo 6M.BU.0.024.2200) y tres analizadores de red monofásicos con medida de tensión y corriente en AC-TRMS hasta 800V y DC hasta 1000V.

Tipos de modelos disponibles

Todos los analizadores cuentan con un puerto de comunicación RS485 Modbus integrado y, además de ser aptos para medir magnitudes instantáneas (V (RMS), A (RMS), PF, kW, kVA, kvar, Hz, THD (I), Vpk, Ipk, Cosφ), también permiten la medida de energía bidireccional (kWh).

Los tres tipos monofásicos disponibles actualmente son:

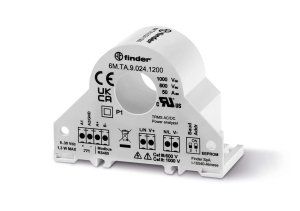

Tipo 6M.TA.9.024.1200 (50A – 800V CA / 1000V CC)

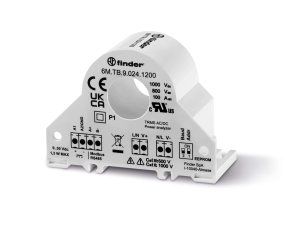

Tipo 6M.TB.9.024.1200 (100A – 800V CA / 1000V CC)

Tipo 6M.TF.9.024.1200 (300A – 800V CA / 400A – 1000V CC)

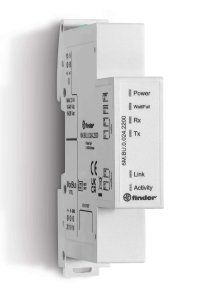

El cuarto producto de la Serie 6M presente en el catálogo es el Bridge Modbus TC/IP a Modbus RTU (RS485 master) Tipo 6M.BU.0.024.2200, que es compatible no solo con los analizadores 6M, sino también con los contadores de energía de la Serie 7M y con cualquier otro dispositivo genérico con protocolo Modbus RS485. El 6M.BU cuenta con un servidor web incorporado que permite configurar de manera simple los parámetros y el protocolo de la red, puede administrar hasta 200 dispositivos Modbus RS485 y es capaz de atender peticiones de hasta 10 clientes Ethernet. Entre sus principales características técnicas destaca el puerto de comunicación Ethernet: 10/100 Mb/s (Max 10 clientes); el puerto Modbus RTU: RS485 hasta 115.200 bit/s (Max 200 esclavos); la interfaz de usuario; el aislamiento entre fuente de alimentación, RS485, Ethernet: 1500 V; y su montaje en carril DIN.
