Nuevo detector de arco eléctrico 5SM6 AFD: detección temprana de fallos en la instalación eléctrica

En Europa se declaran más de cien mil incendios al año, que arrojan un balance nefasto: numerosos muertos y heridos, así como miles de millones en daños materiales. Más de un cuarto de ellos pueden atribuirse a defectos en la instalación eléctrica, causados en su mayoría por fallos de arco peligrosos.

Muchos de estos riesgos de incendios pueden detectarse con antelación desde los cables eléctricos hasta el aparato terminal, gracias a la utilización de los dispdetector de arco eléctrico 5SM6 AFDositivos de detección de fallo de arco 5SM6, cerrando el hueco de seguridad y protegiendo la vida de las personas, los edificios y los bienes insustituibles.



Posibles causas eléctricas de incendio y focos de peligro

Hablamos de un fallo de arco si, debido a un fallo, se genera un arco voltaico anómalo en una instalación eléctrica o cable. Si el origen del fallo de arco se debe a contactos sueltos o a un fallo en el aislamiento, el fallo de arco no necesariamente debe tener consecuencias serias, pero puede iniciar un incendio y, como consecuencia, tener consecuencias graves para las personas, la instalación y el edificio.

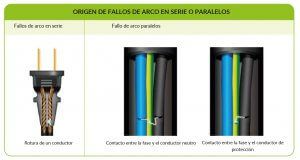

Origen de fallos de arco en serie o paralelos



Cubre con plena confianza el hueco de protección existente hasta el momento

Normalmente y por defecto, los circuitos de una instalación eléctrica se protegen mediante interruptores automáticos e interruptores diferenciales de corriente. Sin embargo, estos elementos no han sido diseñados para detectar con antelación los fallos de arco y, por lo tanto, no pueden ofrecer la protección necesaria.

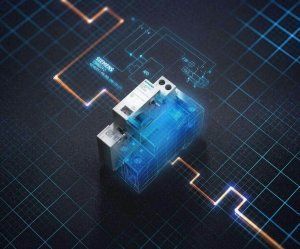

Nuevo detector de arco eléctrico 5SM6 AFD: detección temprana de fallos en la instalación eléctrica



Instalación recomendada bajo norma IEC

Los dispositivos para proteger arcos en serie han sido un requisito de protección durante muchos años en Norteamérica. Siemens ha sido el primer fabricante en introducir esta tecnología en el mercado IEC con su detector de arco eléctrico AFD.

De acuerdo con la norma internacional IEC 60364-4-42, las unidades AFD están fuertemente recomendadas en toda Europa como tecnología de vanguardia reconocida en lugares de uso específicos como aeropuertos, data centers, o residencias. Con la publicación de la norma DIN VDE 0100-420, la instalación de las unidades AFD es obligatoria en algunas regiones de Alemania.

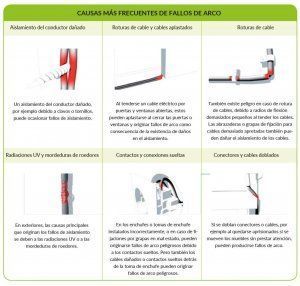

Causas más frecuentes de fallos de arco



Implementación actual de la acreditada tecnología en el mercado IEC

En Norteamérica ya se normalizó desde hace algunos años el uso de detectores de fallos de arco y, en la actualidad, éstos se utilizan ampliamente. Con los dispositivos de detección de fallo de arco 5SM6, Siemens está liderando la introducción de esta tecnología en el mercado IEC para permitir a los clientes beneficiarse de una protección ampliada. Numerosas pruebas de laboratorio y de campo han constatado que pueden diferenciarse con fiabilidad las interferencias propias del funcionamiento, como por ejemplos aquellas originadas en un taladro, reguladores o en una aspiradora, de entre los fallos de arco peligrosos.

Los interruptores diferenciales que ya se utilizan como dispositivos de protección aseguran una protección contra incendios y también frente a un contacto directo o indirecto. Los interruptores automáticos la ofrecen frente a cortocircuitos y a sobrecargas.

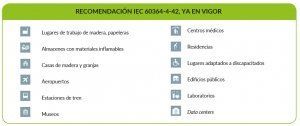

Recomendación IEC 60364-4-42, ya en vigor



Protección óptima ampliada frente a fallos de arco en serie o paralelos.

Se alcanza mediante los dispositivos de detección de fallo de arco 5SM6, en combinación con un interruptor automático 5SY o un interruptor diferencial combinado 5SU1. La unión con un interruptor automático se utiliza junto con un interruptor diferencial preconectado; en todas las demás aplicaciones se utiliza la combinación con el interruptor diferencial combinado. De este modo se consigue desconectar de la red todos los polos del circuito protegido, en caso de producirse un fallo. Para completar la finalidad de protección de los dispositivos de detección de fallo de arco 5SM6, estos integran un disparador de sobretensiones, que realiza la desconexión en caso de tensiones por encima de 275 V entre el conductor de fase y el neutro. Gracias a la combinación de los dispositivos de detección de fallo de arco 5SM6 con interruptores diferenciales y automáticos se consigue proteger con efectividad a las personas y a los bienes materiales frente a los posibles daños por incendios causados por sobrecarga, cortocircuito o fallos de arco.
