Pemsa presenta una Guía de Aplicación para Soluciones BIM

Pemsa acaba de lanzar una Guía de Aplicación para ayudar al usuario a la inclusión de sus productos y sistemas de bandejas aislantes para cableado eléctrico en su propio proyecto. Para tal efecto, deberá descargar los archivos RVT y RFA que precise de la biblioteca de sistemas Pemsa que desee integrar en su proyecto.

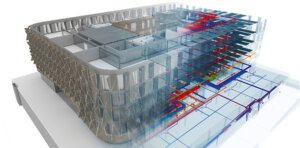

Los archivos BIM (Building Information Modelling) son modelos digitales de edificios, estructuras, sistemas y componentes 3D, con materiales de construcción reales, que incluyen los datos clave de los productos. Gracias al sistema BIM ya no se “dibujan” planos, sino que se “modela información”. En un modelo BIM se incorpora toda la información que los profesionales del sector AEC podrían necesitar para diseñar, ejecutar y mantener un edificio y sus instalaciones. Esta información se amplía con un nivel de desarrollo (LOD, por sus siglas en inglés de Level Of Development) cada vez mayor, de tal forma que refleja la construcción virtual de un proyecto y, finalmente, el modo en que se gestionan los activos del mismo, permitiendo así una gestión más eficaz de la información durante todo el ciclo de vida de un proyecto.

Los modelos BIM se pueden emplear en los diseños de arquitectura, estructuras y de instalaciones, o MEP (Mechanical, Electrical and Plumbing), y la combinación de todos ellos ofrece un detallado proyecto con gran cantidad de información y, sobre todo, coordinación, lo cual es de gran utilidad para todos los agentes involucrados en el mismo, desde el proceso de diseño, pasando por la obra, hasta el mantenimiento. Desde 2019, la metodología BIM es obligatoria en España para obra pública e infraestructura.

Pemsa valora que BIM es el presente y futuro del sector, por ello han desarrollado un amplio catálogo de elementos y dispositivos, de forma que puedan integrarse en los modelos BIM con todas las ventajas de poder contar con el elemento real, en lo que a tamaños y dimensiones se refiere, así como poder contar de forma precisa e inmediata con todos los datos que podrían requerirse.

La biblioteca de elementos necesaria para el funcionamiento de las bandejas porta cables aislantes Metatray^® se encuentra en formato de proyecto RVT. Este archivo de proyecto de Revit incluye todas las familias, en formato RFA, necesarias para el correcto funcionamiento de las bandejas.

Los usuarios deberán disponer de Autodesk Revit 2021 o superior.

Guía de Aplicación. Bandejas de cable

1. Descargar la biblioteca Bandejas de cables eléctricos – Metatray – PEMSA.rvt, disponible en la sección BIM pemsa-rejiband.com/bim/
2. Abrir el proyecto donde desee utilizarla las bandejas y navegue hasta una vista adecuada.

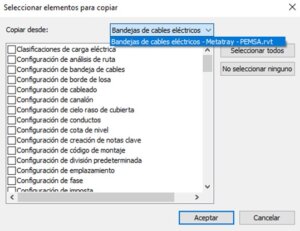

3. En la ficha Gestionar, hacer clic sobre Transferir normas de proyecto, seleccionar el proyecto Metatray en el desplegable, y seleccionar las casillas Configuración de bandeja de cables, Tamaños de bandeja de cables y Tipos de bandeja de cable. Aceptar y pulsar en Sobreescribir, si es necesario.

Esto incluirá los dos tipos de bandeja de cables Metatray, así como las uniones y piezas necesarias para su correcto funcionamiento.

Los tamaños admitidos por estas bandejas son los siguientes (Alto x Ancho):

60×100                                 100×200

60×150                                 100×300

60×200                                 100×400

60×300                                 100×500

60×400                                 100×600

4. En la ficha Sistemas/Instalaciones (dependiendo de la versión del programa), hacer clic en la herramienta Bandeja de cables.
5. Ya es posible trazar las bandejas en su proyecto

Guía de Aplicación. Soportes

1. Descargar los elementos soportes que se quieren utilizar y se guardan en una biblioteca accesible. Descargar la biblioteca Soportes – Metatray – PEMSA.rvt, disponible en la sección BIM pemsa-rejiband.com/bim/ y abrirla. En la ficha Insertar, hacer clic sobre Cargar familia, localizar el objeto y cargarlo en el proyecto.

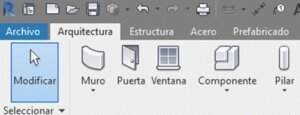

2. En la ficha Sistemas/Instalaciones (dependiendo de la versión del programa), hacer clic en la herramienta Unión de bandeja de cables. También se puede acudir a la ficha Arquitectura, herramienta Componente.
3. Ya se puede colocar el objeto en el proyecto. Las familias son basadas en cara, por lo que será necesario un elemento anfitrión, tal como un muro, suelo, techo o un plano de referencia.

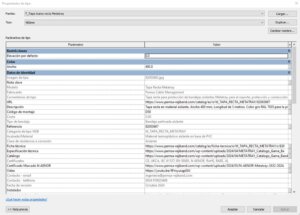

Los elementos de bandejas portacables aislantes Metatray^® de Pemsa contienen informacion, datos técnicos, certificados y documentación que permiten conocer los detalles técnicos y específicos del objeto de forma rápida y sencilla. Como en cualquier otro elemento de Revit, esta información o parámetros pueden complementarse con parámetros de proyecto, siempre y cuando afecten a las categorías especificadas anteriormente. Para acceder a dicha información o parámetros, basta con seleccionar un dispositivo y hacer clic en Editar tipo, en el cuadro Propiedades. Todos los elementos tienen acceso rápido a las fichas técnicas u otros link a página web de producto, catálogos etc como se puede apreciar en la imagen siguiente:
